一、概 述（LYDY-VI电力每日要闻“绝缘油介质损耗因素及体积电阻率测试仪"现货供应，品质保障）

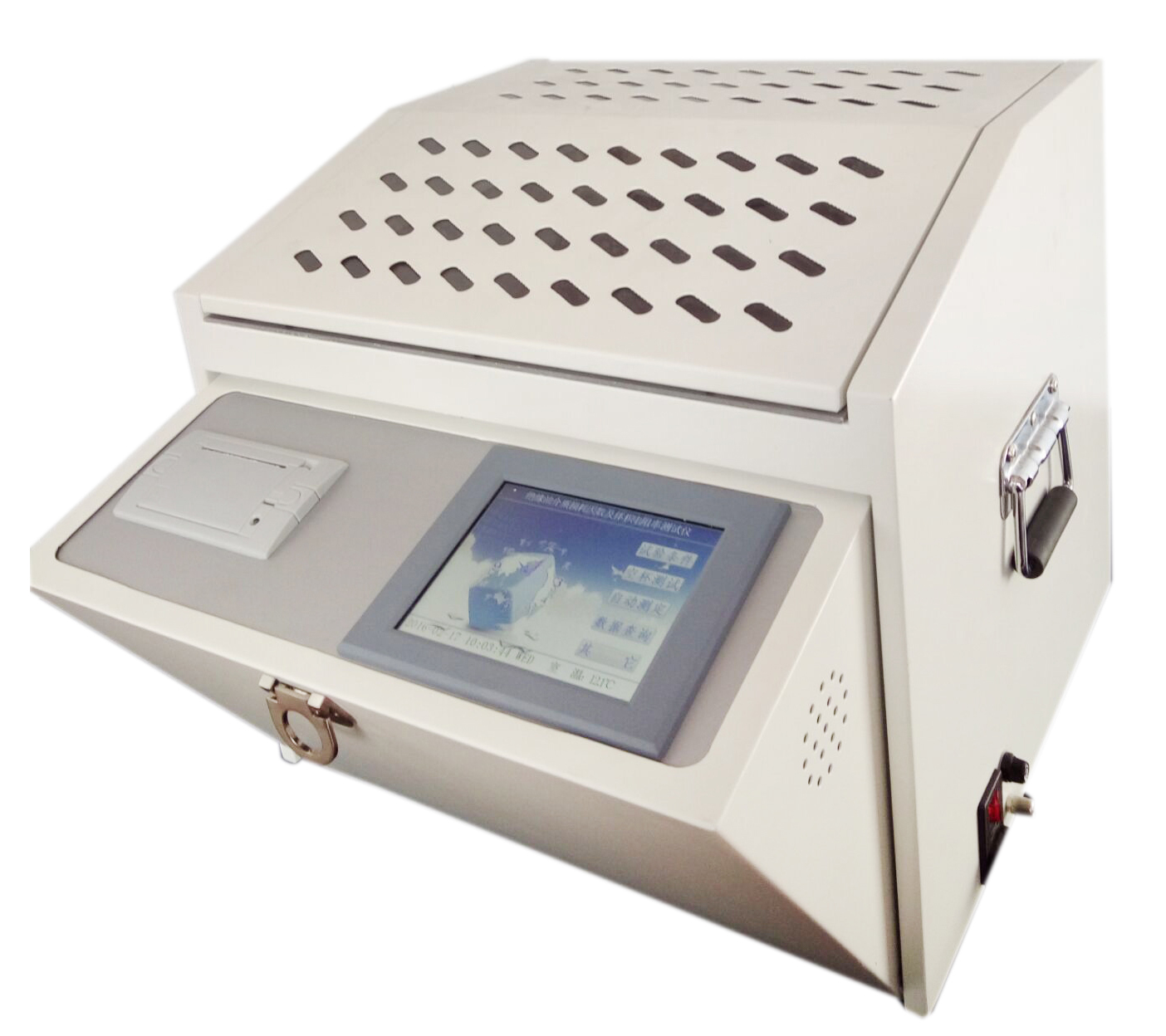

绝缘油体积电阻率测试仪是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。主要用于绝缘油等液体绝缘介质的直流电阻率的测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。该仪器应用先进的测控技术,全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。
仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。
二、仪器特点（LYDY-VI电力每日要闻“绝缘油介质损耗因素及体积电阻率测试仪"现货供应，品质保障）
1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；
2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；
3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
4、采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。
5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。
7、具有开盖断高压，油杯高低压电极短路等温馨提示，消除隐患，确保操作人员的人身和设备的正常运行。
8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。
9、自动存储测量数据，可存储100组测量数据。
10. 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的准确计算。
11.设备自动化程度高，可自动完成油杯清洗；
三、产品主要技术指标（LYDY-VI电力每日要闻“绝缘油介质损耗因素及体积电阻率测试仪"现货供应，品质保障）
测 量 范 围： 电容量 5pF～200pF
相对电容率 1.000～30.000
介质损耗因数 0.00001～100
直流电阻率 2.5 MΩm～20 TΩm
测 量 精 度： 电容量 ±(1%读数+0.5pF)
相对电容率 ±1%读数
介质损耗因数 ±(1%读数+0.0001)
直流电阻率 ±10%读数
分 辨 率： 电容量 0.01pF
相对电容率 0.001
介质损耗因数 0.00001
测 温 范 围： 0～125℃
温度测量误差： ±0.5℃
交流实验电压： 0～2000V 连续可调，频率50Hz
直流试验电压： 0～500V 连续可调
功 耗： 100W
外 型 尺 寸： 420mm*380mm*385mm
总 重 量： 21Kg
四、使用条件（LYDY-VI电力每日要闻“绝缘油介质损耗因素及体积电阻率测试仪"现货供应，品质保障）
1. 环境温度 0～40℃
2. 相对湿度 ≤80%
3. 工作电源 AC 220V（1 ± 10%）
4. 电源频率 50 Hz (1 ± 10%)
5. 功率消耗 ＜200 W
五、面板说明（LYDY-VI电力每日要闻“绝缘油介质损耗因素及体积电阻率测试仪"现货供应，品质保障）
1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；
2．打印机 打印单次及多次测试结果的平均值；
3．电源插座及开关 良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断
4．油 杯 测试油样的容器
5．测量信号插座 用于插接测量信号线
6. 温度信号线 打开后放入或取出油杯，关闭后方可进行测试；
7. 接地柱 可靠的地线连接柱
六、操作步骤图解

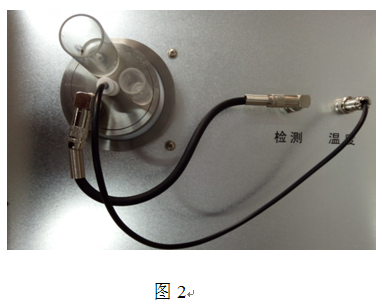

1.将测量信号线和温度信号线如图2连接完好。温度信号线置于油杯中心部位的插孔内；

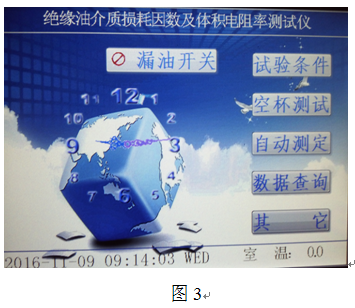

2、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动进入主界面如图3，
3.做试验之前，先要将油样注入测试油杯内，油杯有两个口，一个（粗）是注油口，一个（细）是液位管，用于显示液面的高度，我们在注油之前应打开主界面中的漏油开关，让被测油样将油杯进行一下冲洗，点开漏油开关，开关前面会显示√，将待测油样缓慢导入油杯，油样会自动由排液管流出，当清洗完毕后点击漏油开关，关闭排油系统，当油样进液口和液位管高度持平时即可。

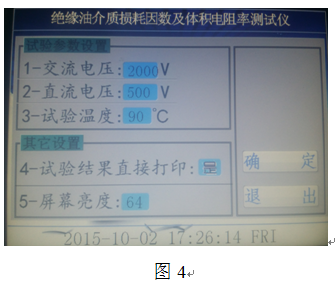

4、在图3 界面下，按试验条件键，设备进入下1级菜单如图4；

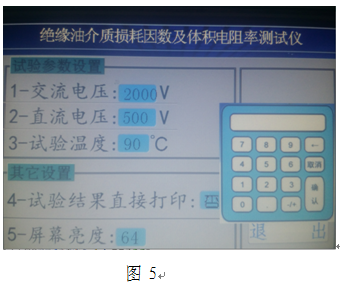

5、在图4界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如图5，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到图3主界面。
6、在图3界面下，点击空杯测试进入图6，空杯测试主要是对油杯注油前的干净程度和装配进行验证，可以选择介质损耗因数和相对电容率及体积电阻率，点击测试项目前面的光标即可选择测试还是不测试。空杯介损值越小越好，在图6中选择完测试项目后点击确定后即可进入图7，图7中设备可以在设定的90℃进行测量，也可以点击立即测试，在当时温度下测量。
7、空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，进入图6界面和图7界面，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。
8、点击图3中的数据查询，进入图8界面，点击上页和下页进行翻阅，也可以点击打印，对数据进行打印；还可以点击删除键对数据进行删除，按退出键退回到主界面。
